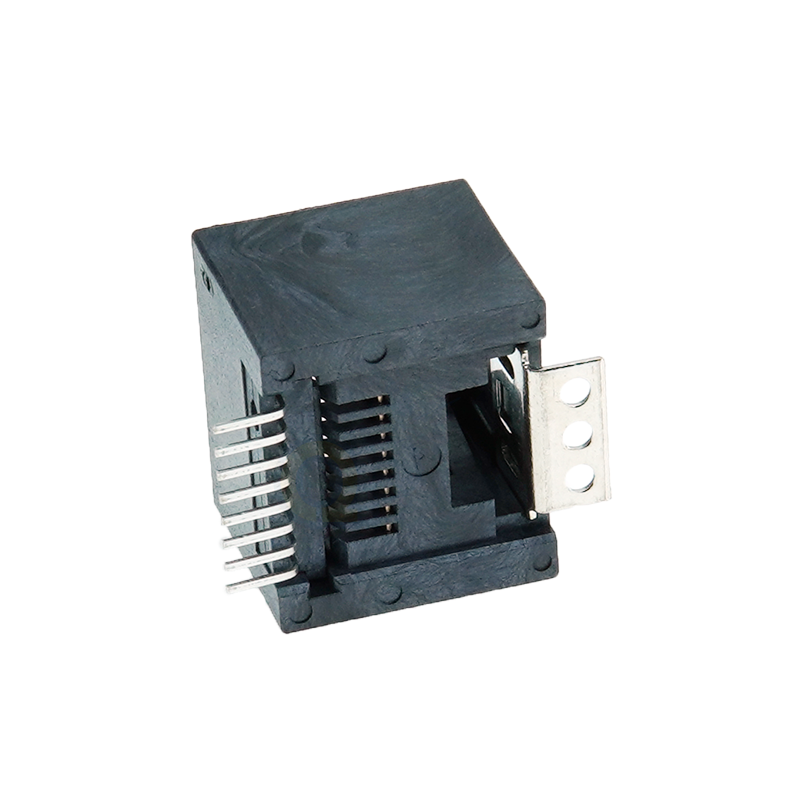

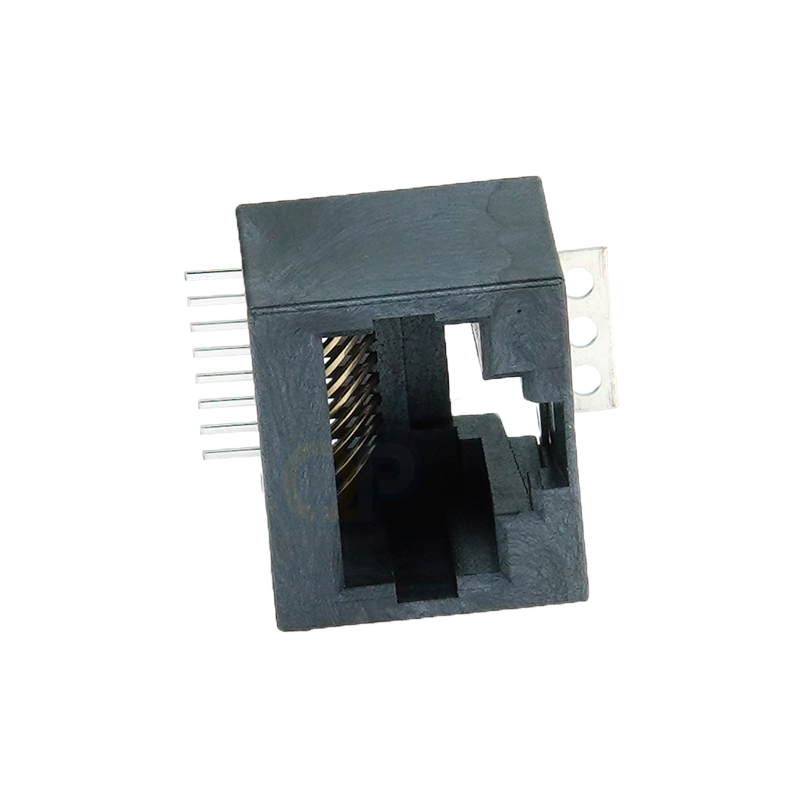

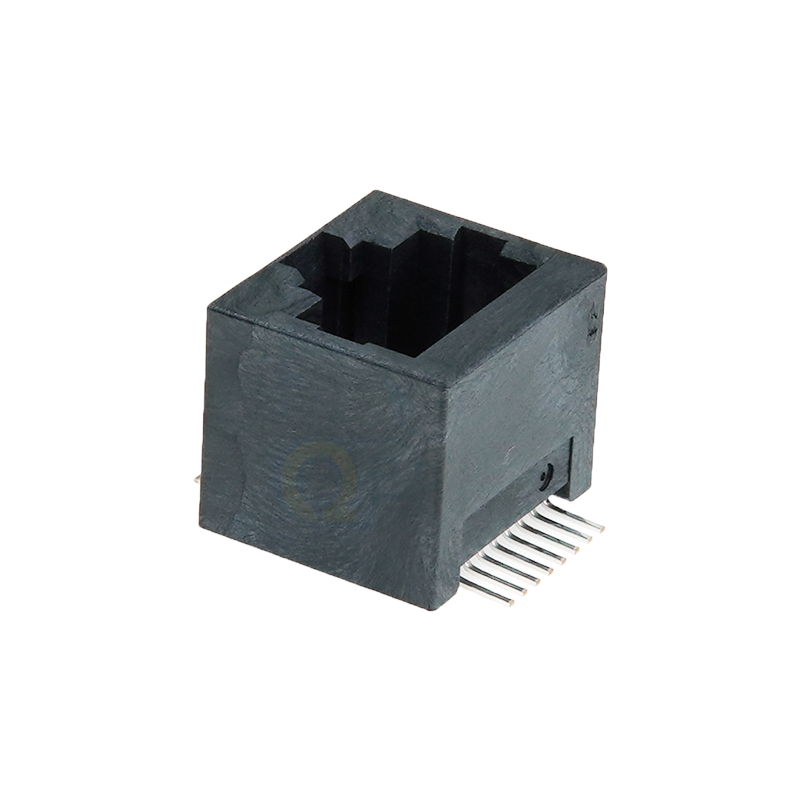

耐高温贴膜180度立式贴片RJ45网络插座 8P8C网络接口
东莞市轻平电子科技有限公司推出的RJ45插座8P8C立式贴片贴膜，是面向工业网络场景打造的以太网连接组件。规格尺寸15.6×14×12.8mm，产品采用8P8C立式贴片结构，配套防尘贴膜，在SMT贴片生产过程中减少锡膏、灰尘进入接口内部，降低后续使用中的接触不良问题；带孔长片固定焊脚，接触焊接面更广，牢固性更强；触点采用加厚镀金工艺，支持百兆、千兆以太网信号传输，符合T568A、T568B常规接线标准，兼容通用RJ45水晶头对接。
该款RJ45插座8P8C立式贴片贴膜也常被称为网线插座、RJ45网口插座、网络插座、网络接口、网口座、以太网接口、水晶头母座，广泛用于工业交换机、边缘计算网关、工控主板、智能安防摄像头、物联网通讯设备等应用场景。立式布局适配设备侧置网口的结构设计，SMT贴片安装方式适配全自动化产线作业，有助于工厂提升组装效率、减少人工插件工时成本；也可按客户机型配合评估沉板、带灯、带屏蔽等结构方案。
选型方面，RJ45插座8P8C立式贴片贴膜按高度、开口方向、是否带灯、是否带屏蔽可分为多种规格，工程师可根据设备前面板与内部空间选择对应型号；带屏蔽型号可采用金属外壳接地，进一步降低外部电磁干扰。对于回流焊工艺，建议按无铅焊接温度曲线作业，以保证塑胶本体与触点焊接质量，减少虚焊、连锡等不良。
在性能与工艺上，轻平电子该款RJ45插座全流程自主生产管控，外壳采用高强度耐高温工程塑胶，过回流焊高温环境下不易形变；出厂前经过插拔寿命、导通性能、传输性能多轮检测，保障批次一致性，适配设备长期稳定运行。产品符合RoHS环保要求，生产环节执行来料检验、过程巡检与出货抽检流程，可根据客户需求提供规格书与样品测试。
交付方面，常规规格可现货快速交付，也可根据客户是否带屏蔽、带灯等特殊需求做定制调整；产品采用防静电吸塑盘与防潮袋包装，配合纸箱出货，减少运输中的磕碰与变形，支持按盘、按箱批量交付。作为源头工厂，我司持续为网络通讯、工业控制、智能安防等制造企业提供来料与来图加工服务；面向新的应用场景，如工业网关、边缘计算终端、智能充电桩通讯模块等，我们也可配合工程师完成选型评估与样品验证。欢迎工厂采购、工程技术人员沟通选型。
常见问题方面，客户较为关注是否带屏蔽、是否带指示灯以及交期安排。带屏蔽型号适配电磁环境较复杂的工控与安防设备，带灯型号可直观显示链路状态；常规型号库存充足时可快速安排发出，定制型号按确认后的图纸与数量排产。若您对传输速率、工作温度等指标有更高要求，也可与我们的工程人员沟通，按实际组网环境协商更合适的方案。
说明
本款RJ45插座为180度立式（正向出线）SMT贴片结构，尺寸15.6×14×12.8mm，高12.8H，8P8C标准8位8触点，顶面标配高温贴膜（吸塑盖），回流焊时保护簧片不被助焊剂与锡珠污染；触点0.36mm厚磷青铜选镀金；可选全塑/铜壳镀镍屏蔽、双LED（绿+黄链路指示）、带/无锁紧弹片；塑壳LCP（UL94V-0），高度H12.9mm（可定制H11.0/H13.5/H15.0）；电气：1.5A/125VAC，接触电阻≤30mΩ，绝缘≥500MΩ，耐压AC1000V，插拔寿命≥750次，温度-40~+85℃，回流焊峰值260℃兼容。带孔长片固定脚，使插拔时牢固性更强，与90度卧式相比，立式正向出线更适合面板正面插线的机架设备；与无贴膜版本相比，贴膜版本SMT产线直通率可提升5%-15%。轻平电子（QP）生产制造本款立式贴膜RJ45插座，屏蔽、LED、弹片、高度均可按需定制。
场景说明
轻平电子（QP）工厂端直供的8P8C立式贴片贴膜RJ45插座典型应用场景：1）路由器、交换机、企业网关——立式正向出线节省PCB横向空间，多口并排整齐；2）工控主板、工业以太网设备——铜壳屏蔽抗EMI，-40~+85℃宽温稳定，带弹片版本振动环境不松脱；3）安防NVR、IP摄像头——网络链路与PoE供电一体，带LED直观显示链路状态；4）物联网网关、智能终端、IPTV机顶盒——SMT贴片适配自动化产线，贴膜保护提升直通率；5）服务器网卡、NAS、通信模块——千兆稳定传输，长期可靠性高。客户可登录轻平电子官网或联系QP业务获取选型建议。
采购说明
本款RJ45插座由东莞市轻平电子科技有限公司（QP）作为生产商、制造商、销售商原厂直供，无中间商。常规全塑无灯无弹片立式贴膜版本1000只起订，按需求批量生产（依屏蔽、LED、弹片、镀层配置），3-5天发货；支持免费样品（运费到付）与小批量试产；可提供规格书、2D/3D图纸、RoHS/REACH报告与出厂检验报告；支持月结与开票，长期合作客户可签订年度框架协议，价格更优、交付更稳。
服务说明
轻平电子（qingping）为每一位RJ45插座采购客户配备专属工程对接人员，从选型、打样、Layout接地建议、试产到批量全程跟踪；如遇贴膜脱落、屏蔽接地不良、插拔卡涩、LED极性不符等问题，48小时内响应、72小时内给出处理方案。相比市面上低价网口常见的镀金厚度不足、塑壳过炉变形、簧片共面度不良、贴膜不牢等问题，轻平电子采用加厚磷铜金针与高温工程塑料，贴膜高温过炉不翘起，每批出厂前全检，让工厂采购放心下单、工程放心投产。
