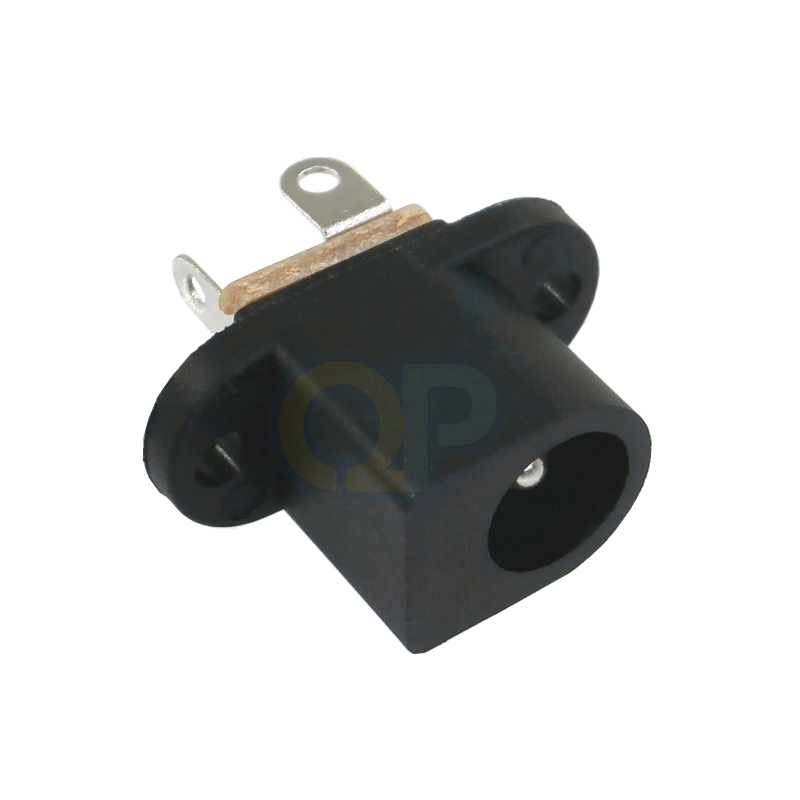

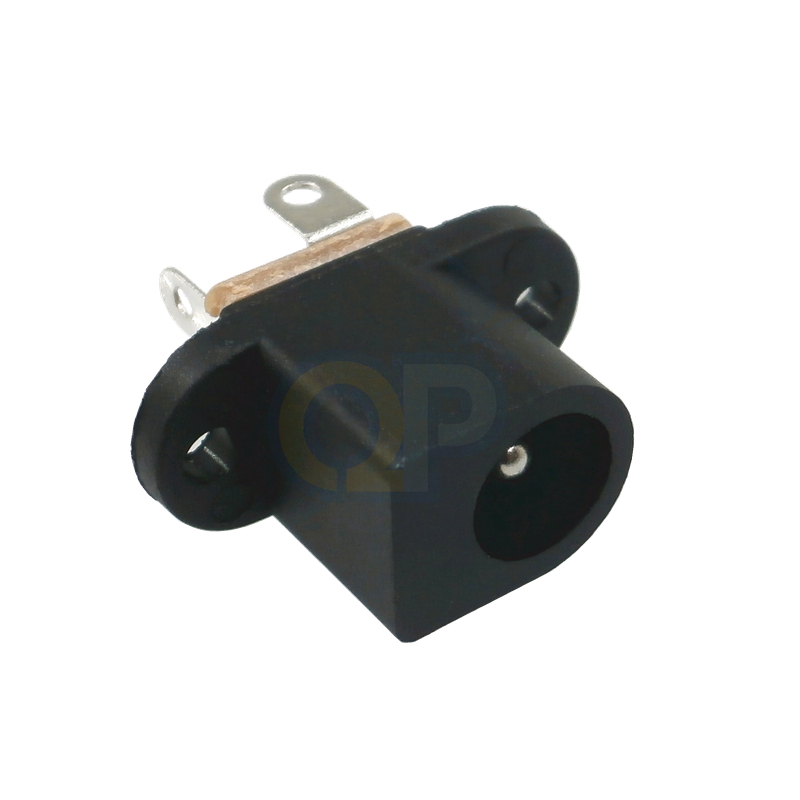

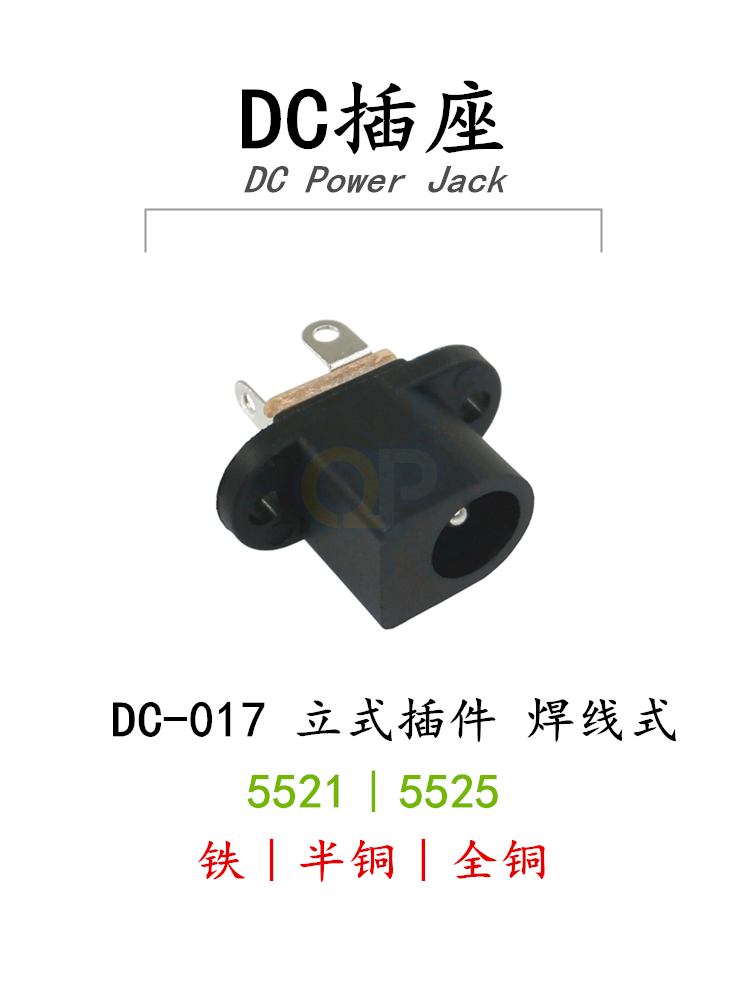

DC-017 5.5×2.1mm焊线式DC电源插座 面板螺丝孔安装
【一、产品定位与核心规格】
DC-017是轻平电子面向工业控制面板、安防设备机箱、医疗仪器及大功率电源适配器领域推出的D形圆孔立式三脚插件焊线式面板安装DC插座，中心针兼容5.5×2.1mm与5.5×2.5mm两种主流口径，外壳尺寸为9.0×20×10.8mm，面板采用螺丝孔位锁付固定，插拔稳固不松动。作为轻平电子DC插座全系列中的工控主力型号，DC-017在结构强度、焊接可靠性与面板安装便利性之间取得了最佳平衡，是东莞源头工厂直供客户复购率较高的面板式DC母座型号之一。
【二、结构设计与安装方式】

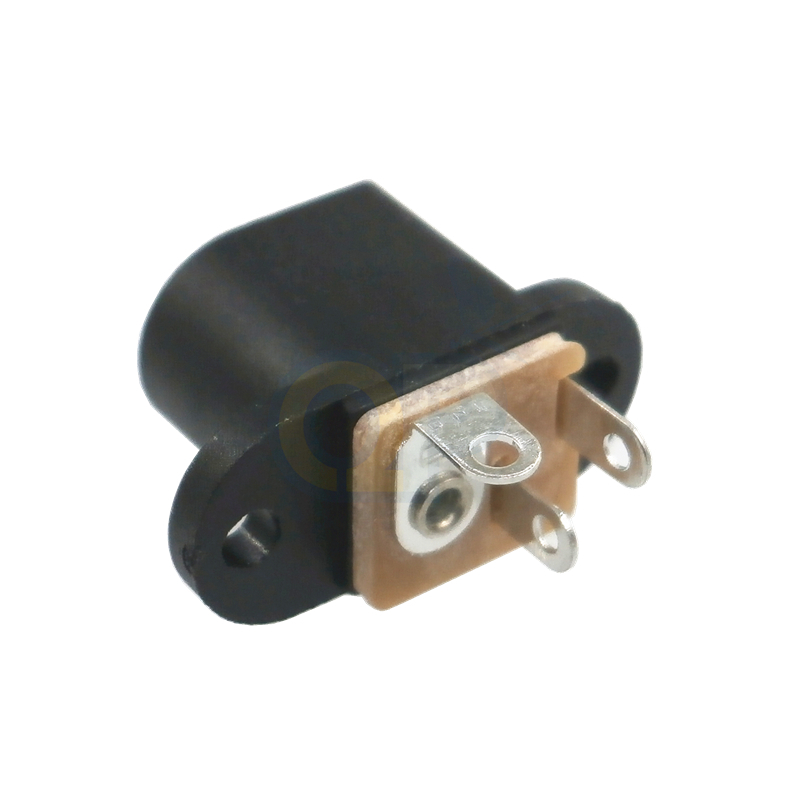

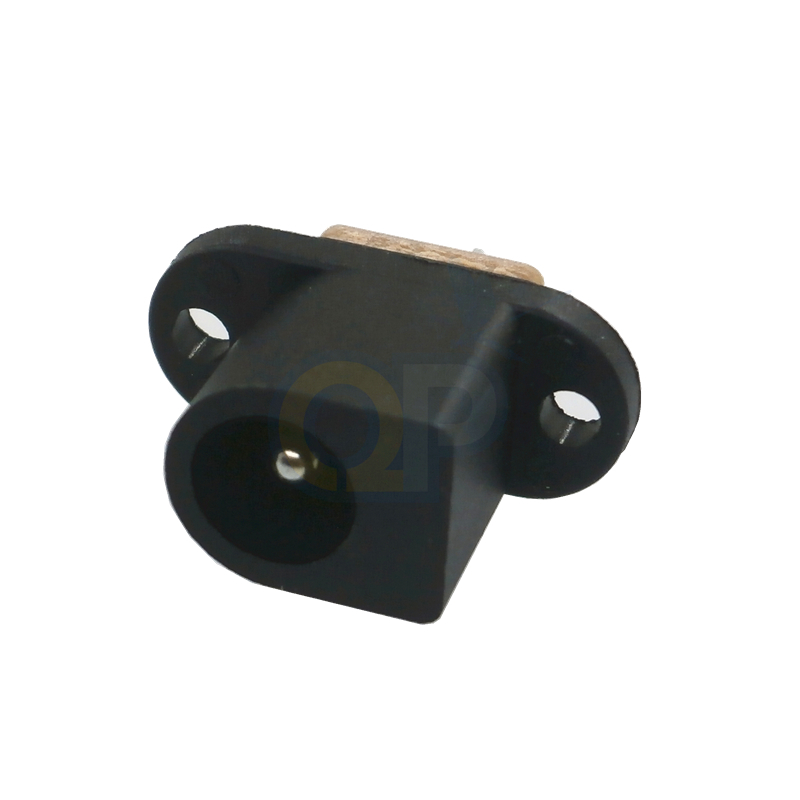

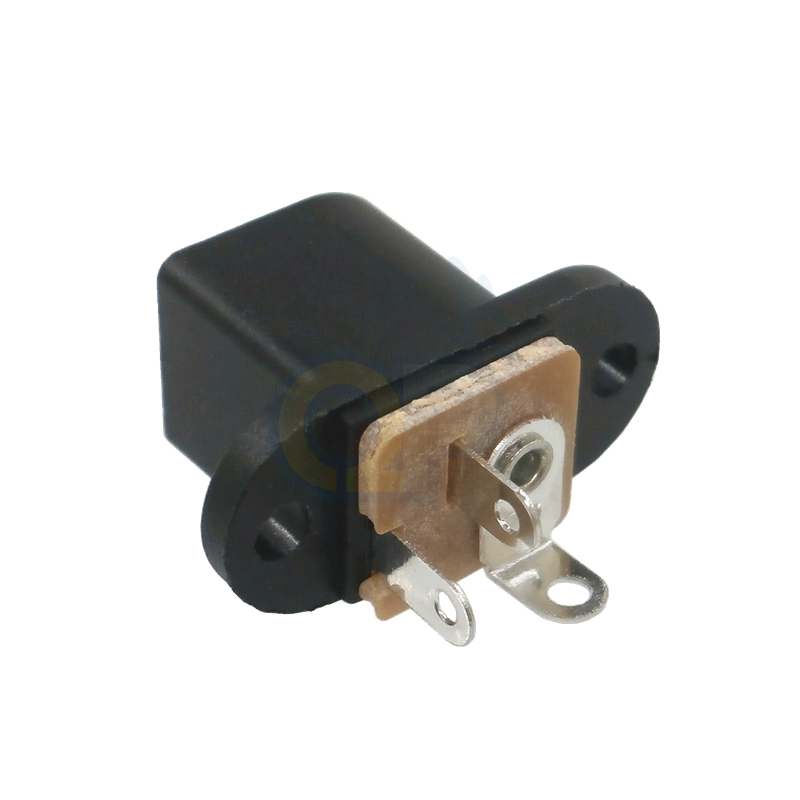

DC-017采用D形圆孔立式三脚插件焊线式结构设计，三只焊脚垂直出线，适配PCB直插焊接与导线焊线两种接线工艺，工厂产线与手工焊接均可高效作业。产品正面配备面板安装螺丝固定结构，两侧预留标准螺丝孔，客户可通过面板开孔后直接用螺丝将插座锁固于设备外壳，相比卡入式DC插座具备更强的抗拉力与抗扭能力，在户外安防箱、工业控制机柜等频繁插拔场景下不会出现松脱、缩进壳体等问题。9.0×20×12.8mm的紧凑立式尺寸节省机箱内部空间，同时保留足够的焊线作业余量，是设备结构工程师选型面板DC接口时的首选方案。
【三、电气性能与规格参数】
DC-017面板DC插座在电气性能上覆盖主流直流供电需求：额定电压DC 30V，额定电流1A（短时峰值可达3A），中心针同时兼容5.5×2.1mm与5.5×2.5mm两种国际通用DC插头规格，单款型号即可覆盖路由器电源、显示器适配器、LED驱动电源、工控机供电等绝大多数直流输入场景。接触电阻≤30mΩ，绝缘电阻≥100MΩ，耐压AC 500V/1分钟无击穿，插拔寿命≥5000次。三脚焊脚定义清晰——中心正极、两侧负极与外壳接地，有效降低接线错误率，是12V/24V直流电源输入接口的高可靠选择。
【四、材质工艺与品质管控】
轻平电子出品的DC-017全部采用磷铜镀镍接触端子，导电性能优异、抗氧化能力强，长期通电不发热、不氧化发黑；外壳采用耐高温PA66尼龙注塑成型，耐温可达-20℃至+85℃，通过SGS环保检测，符合ROHS认证标准，适配出口欧美市场的整机产品。每一批DC-017面板固定DC插座出厂前均经过插拔力测试、导通测试、耐高压测试与盐雾测试，工厂端不良率控制在0.03%以下，支持客户入厂审厂、提供出厂检验报告，是B端批量采购客户的稳定供应链选择。
【五、典型应用场景】
DC-017螺丝固定面板DC插座凭借稳固的面板安装结构与可靠的焊线式连接，广泛应用于以下领域：工控设备——PLC控制器、工业触摸屏、数据采集器的直流供电输入；安防监控——户外防水箱、POE交换机、NVR硬盘录像机电源接口；医疗器械——便携式监护仪、超声设备、理疗仪器DC插孔；通信设备——光纤收发器、工业路由器、基站终端电源入口；电源适配器——桌面式充电器、开关电源、LED驱动电源输出端母座。选型时如需中心针单一口径、防水等级升级或带定位柱版本，可联系轻平电子技术支持选型替代型号。
【六、源头工厂服务与采购支持】
东莞市轻平电子是专业DC插座生产厂家，DC-017立式三脚插件焊线式DC母座常备现货库存，常规封装1000PCS/包，批量订单3天内可发货，支持免费拿样（样品5–10PCS），批量采购价优可开13%增值税专用发票。工厂支持OEM/ODM定制——可定制端子镀金、外壳阻燃等级提升、中心针特殊口径、带螺纹防水版本、引线预焊等工艺需求，打样周期5–7天。所有产品提供一年品质质保，非人为损坏免费退换，售后响应2小时内出具处理方案。
【七、选型建议与合作咨询】

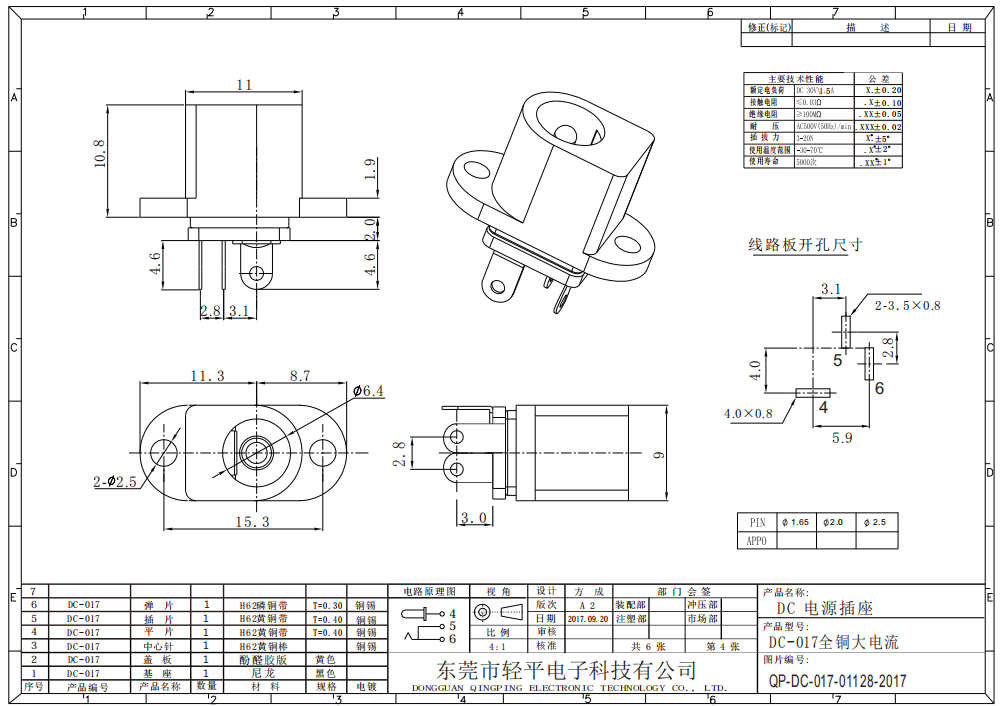

如您正在选型面板安装DC插座、立式三脚插件焊线DC母座、9.0×20×10.8mm螺丝固定DC接口，DC-017是综合性价比最高的工控级方案，适配5.5×2.1mm与5.5×2.5mm双口径，可直接替代市面同尺寸卧式/贴片款以提升结构强度。欢迎访问轻平电子官网查看DC-017尺寸图纸与3D模型，或联系在线客服获取规格书PDF、最新批量报价与样品申请链接。东莞轻平电子——您身边靠谱的DC插座源头工厂，规格齐全、现货充足、品质稳定、交付快速。
