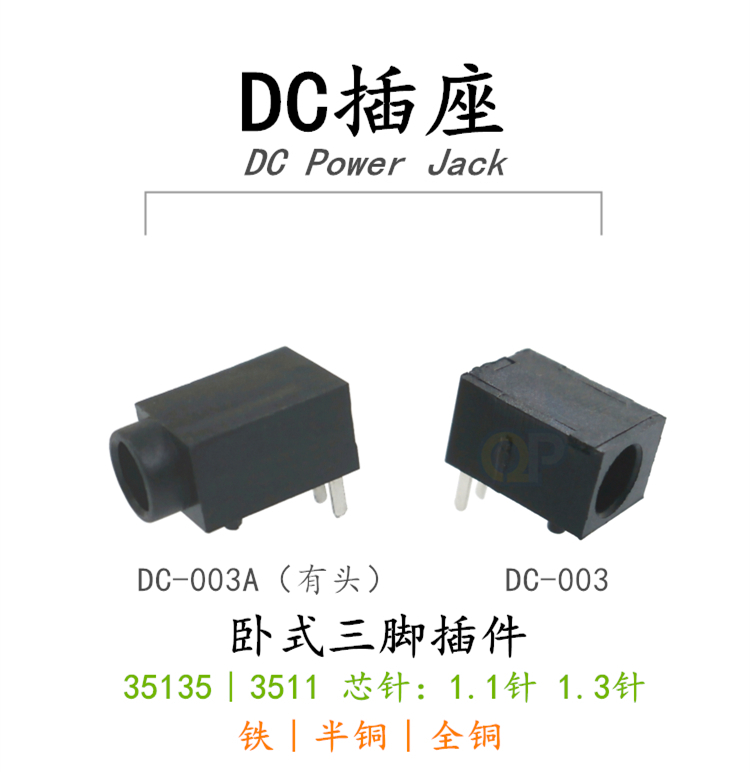

dc003 3.5*1.35mm三脚插件卧式DC插座|电动玩具电源母座
产品概述：
轻平电子（东莞市轻平电子有限公司）作为东莞专业DC电源插座源头生产厂家，年产能超5亿只。本款DC-003为卧式90°三脚DIP插件，采用3.5×1.35mm标准规格（适配35135/3511标准DC插头），梅花针接触结构，额定参数DC30V/0.5A，专为电动玩具、教育机器人、早教机、数码相框、遥控玩具等小功率消费电子设计的DC直流电源充电座。从铜材选料到焊接工艺全链路品控，帮您减少售后返修、提升产线装配效率。批量价优、不良率低于0.03%、现货3天交付、免费拿样、可开13%增值税专用发票，累计服务国内外5000+电子厂家。
核心结构优势
梅花针多瓣接触设计：对比普通圆针款，梅花形切口形成多个独立弹臂，有效接触面积大幅增加，接触电阻显著降低，避免局部过热；多瓣弹臂提供径向抱紧力，抵消插头公差或震动导致的松动，玩具跌落、移动时不会出现接触断电；插拔手感稳定，插拔寿命比普通圆针款提升30%；插入摩擦有助于破除氧化层，维持长期低阻抗连接。

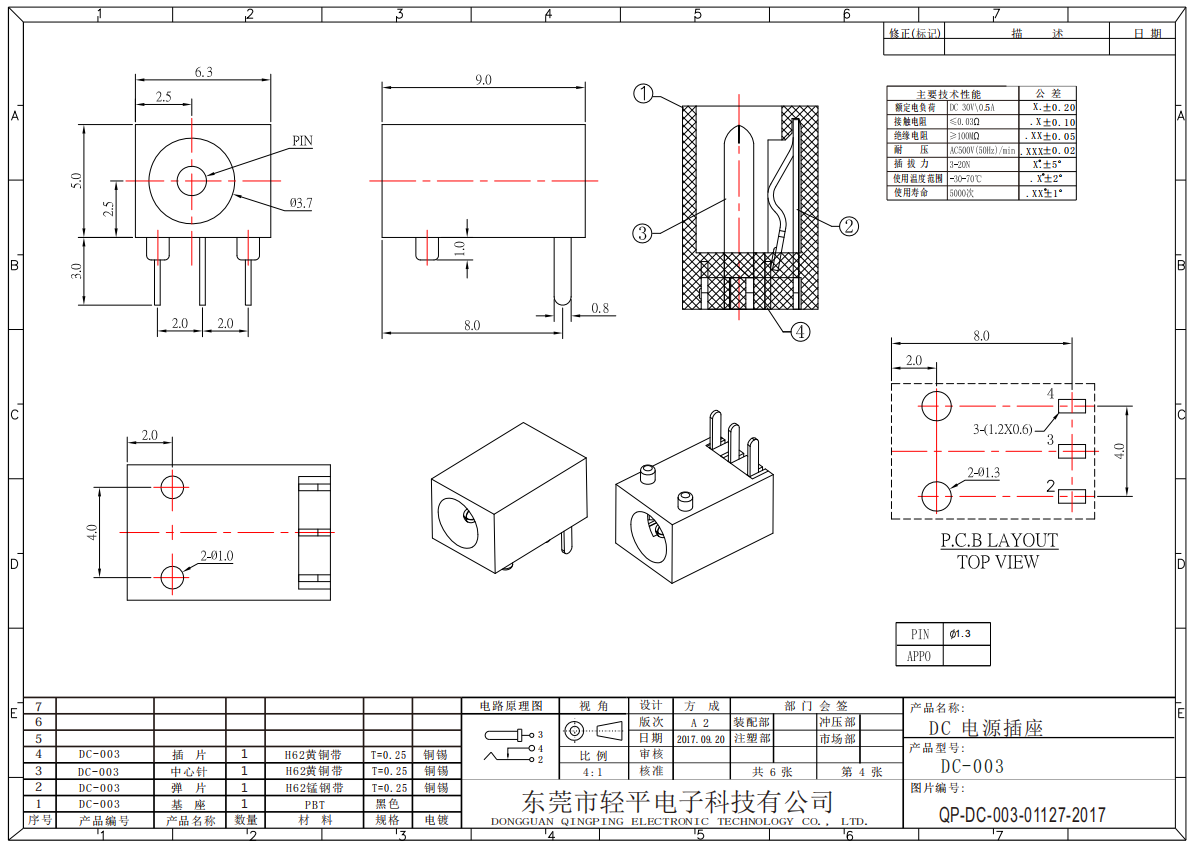

PIN to PIN通用兼容：尺寸100%符合行业通用标准，可直接替换市面同型号，无需修改PCB开孔或外壳模具，切换供应链零成本。标配3.5×1.35mm/3.5×1.1mm两种常用针径，额定DC30V/0.5A稳定输出，小功率设备直流供电余量充足。适配多种常规PCB厚板，标准孔距直接对板，不用额外改Layout，产线上板直通率≥99.8%。选材与品控
接触弹片基材选用高弹性磷铜/锰钢，表面镀镍打底（支持按需定制镀层厚度），长期使用不氧化、不松动、不温升打火。
接触中心针选用高精度铜合金车削件，同心度控制在±0.02mm以内，插拔力稳定在3N-25N区间，经过5000次机械插拔测试后接触电阻始终≤30mΩ，正常使用3年不出现接触不良、充电断连问题。
绝缘本体采用PBT/PA66/LCP环保工程塑料，阻燃等级UL94V-0，过波峰焊/回流焊后不浮高、不歪斜、不虚焊，耐高温不变形。全胶芯通过ROHS 2.0、REACH、PAHS、PFOS/PFOA环保测试，符合玩具、小家电出口欧美市场合规要求。DIP引脚为H62黄铜镀锡，可焊性符合IPC/J-STD-002标准；
适配场景与典型客户DC-003已批量落地多类场景：电动玩具类（遥控玩具、电动公仔、电动小车）；教育机器人类（编程机器人、教育机器人、积木机器人）；早教数码类（早教机、故事机、儿童学习机、便携音箱）；小家电类（小型美容仪、手持风扇、电动牙刷充电器、迷你加湿器）。典型客户涵盖电子玩具主板厂、电动玩具OEM/ODM厂商、电源适配器厂、消费电子方案公司。
B端采购服务承诺
交期保障L/T：有库存当天发货，常规型号3-7天，定制订单7-15天交付；免费拿样：免费提供3-20只样品（运费到付），附出厂检测报告+ROHS/REACH声明；MOQ灵活：1000个/袋起订，现货500PCS可拆，支持小批量试单；开票支持：可开13%增值税专用发票；定制能力：引脚长度/胶芯颜色/芯针规格/电镀厚度/包装方式均可定制；品质保障：出厂100%全检，不良率＜0.03%，支持SGS/CTI第三方检测，可签品质保证协议，不良品6个月包换、12个月质保；技术支持：提供PCB Layout焊盘尺寸推荐、焊接工艺指导、玩具电源座焊盘修复等技术答疑。
选型建议与工艺指引
选型注意：针径匹配——3.5×1.35mm适配35135插头、3.5×1.1mm适配3511插头，切勿混用；引脚长度——按PCB板厚选择，常规3.2mm脚距适配1.6mm板厚；大电流场景（＞2A）请选全铜镀金款；潮湿/户外场景必须选防水款（本款不防水）；SMT自动化产线请选贴片耐高温款（LCP胶芯）；高频振动场景建议选自锁防脱或螺纹锁付系列。
焊接工艺：DIP插件款波峰焊260℃/3-5秒，手工烙铁350℃/2秒以内；SMT贴片款回流焊预热150-180℃/60-90秒，峰值260℃/10秒以内，建议使用无铅锡膏；PCB焊盘设计比引脚直径加大10%，可显著降低焊盘脱落、虚焊风险；操作时插拔方向保持轴向垂直，避免斜插造成弹片变形，严禁带电插拔焊接。
【产品定位】
DC-003卧式DIP三脚90°插件DC插座，3.5×1.35mm梅花针接触结构，额定DC30V/0.5A，5000次插拔寿命，PIN to PIN通用兼容，过炉不起泡，主要用于电动玩具、教育机器人、早教机、小音箱、手持小风扇等5–12V小功率直流供电设备。支持散装、卷带、管装、吸塑盒四种包装方式，SMT自动化产线可订编带卷装，请下单时说明。ROHS环保认证，东莞源头工厂直供，免费拿样，可开13%专票。
【使用注意】
客户使用前建议先做5~10PCS试装，核对PCB孔径、中心针极性、弹片接触深度。
【故障排查】
1.插拔松动→检查插针是否氧化，弹力片变形可用镊子微调；2.接触不良→确认DC公头外径/内径与母座匹配，禁止强行插错规格；3.不通电→检查焊脚是否虚焊、焊盘是否脱落，重焊时烙铁温度≤380℃、时间≤3秒；4.打火发热→核对额定电流是否超负荷，超规格须换用大电流型号。
【环境可靠性】
工作温度：-30℃~+85℃（耐高款-40℃~+105℃）；存储温度：-40℃~+85℃；相对湿度：≤85%RH（40℃无凝露）；盐雾测试：≥24小时（可定制≥48小时）；可焊性：245℃±5℃/3秒上锡面积≥95%
