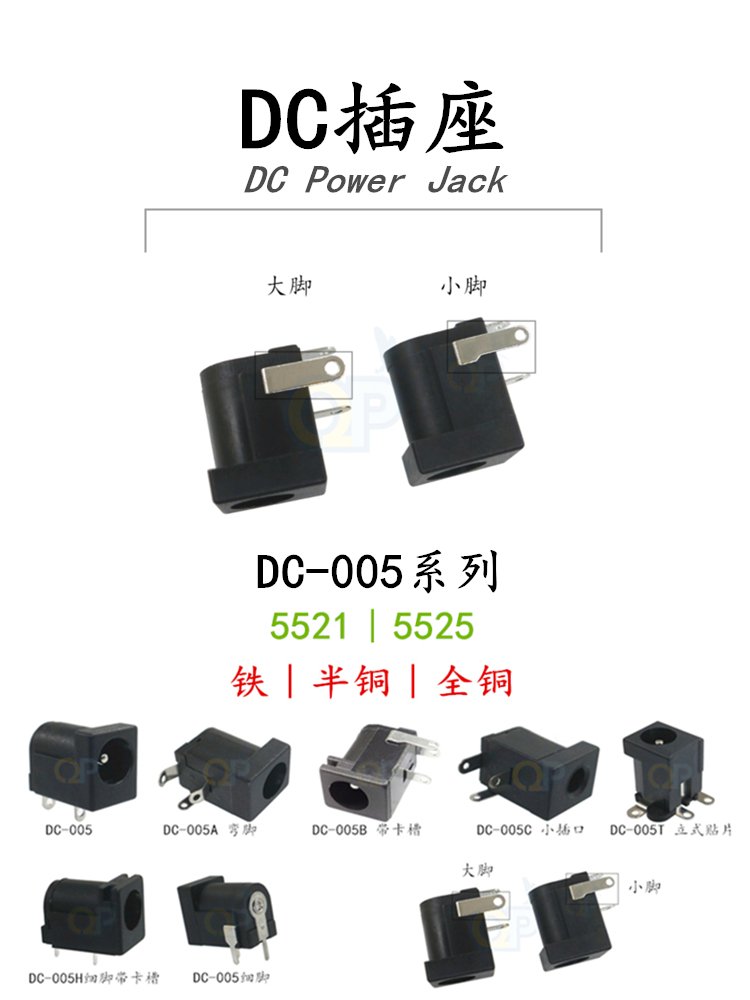

DC-005 5.5×2.1mm卧式插件三脚DC插座 路由器监控通用

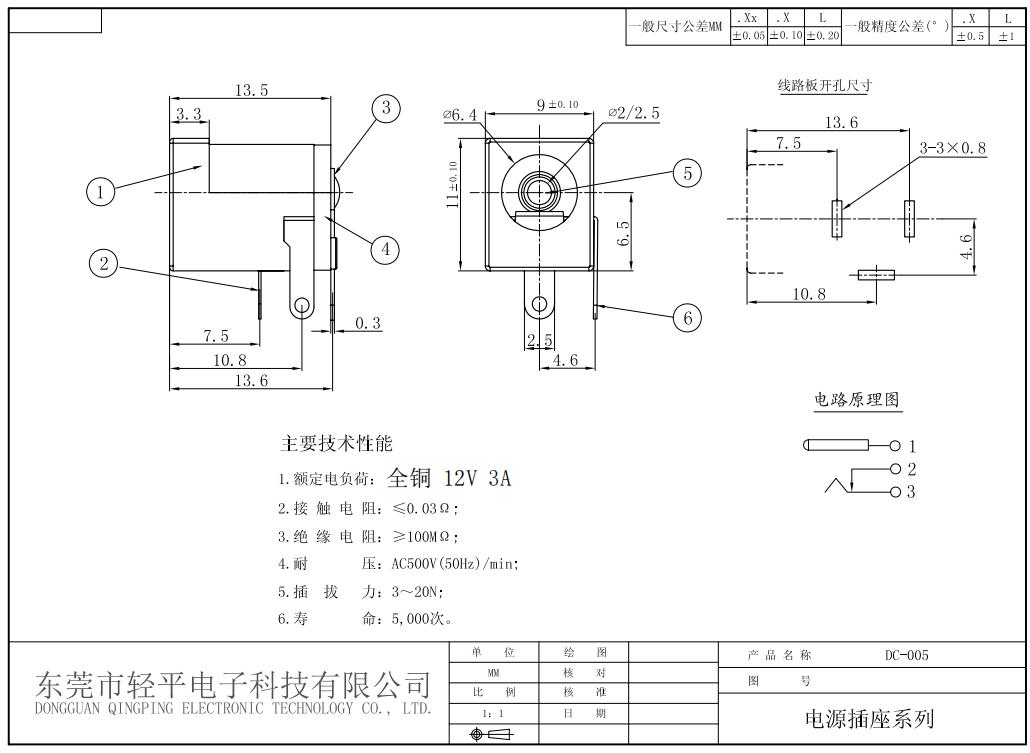

作为东莞DC插座厂家轻平电子年度出货量TOP3的通用爆款型号，DC-005卧式插件3A大电流三脚DC插座主打5.5×2.1mm/5.5×2.5mm双规格芯针，，标准外形尺寸9×11×13.5mm，采用三脚90度卧式DIP插件结构，是当前消费电子、小家电领域应用覆盖最广的DC电源母座品类，常年备货100万只以上，现货批量价优，适配绝大多数通用直流DC电源插头5521/5525，是中小批量采购、供应链切换降本的首选DC接口型号。
一、规格精准兼容，PINtoPIN替换零改造成本
DC-005严格遵循行业通用尺寸标准，适配常规PCB板厚，安装孔位、外形尺寸完全匹配市面同型号卧式插件DC插座，支持PINtoPIN直接兼容替换，采购商切换供应链时无需重新设计PCB开孔、无需修改外壳模具，单款型号即可同时适配5.5×2.1mm、5.5×2.5mm两种最通用的DC插头规格，减少多型号备货库存压力，是路由器DC插孔、电源适配器DC母座、机顶盒DC电源接口的标配选型。
二、工业级选材，从源头降低不良率
接触弹片采用高弹性磷铜C5191/锰钢基材，表面先镀镍打底（可按需定制镀层厚度），接触电阻稳定≤0.03Ω，标准款插拔寿命≥5000次，全铜镀金款插拔寿命≥10000次，长期使用不氧化、不松动、不出现接触不良或温升打火隐患；绝缘胶芯选用耐高温PBT环保工程塑料，阻燃等级达UL94V-0，耐焊接温度260℃/5秒，完全适配无铅波峰焊工艺，全系列通过ROHS 2.0、REACH、PAHS、PFOS/PFOA环保认证，符合出口欧盟、北美市场的合规要求；DIP插件引脚黄铜镀锡，可焊性符合IPC/J-STD-002标准，过波峰焊后引脚不浮高、不歪斜，端子拉力≥30N，符合线束加工行业拉力要求。
三、可靠电气性能，适配全场景通用需求
DC-005额定参数为DC12V/3A，绝缘电阻≥100MΩ（DC500V兆欧表测试），耐压AC500V/1min无击穿飞弧，插拔力稳定在3~25N区间；环境适应性覆盖-30℃~+85℃工作温度范围，存储温度-40℃~+85℃，40℃环境下可耐≤85%RH相对湿度无凝露，标准款盐雾测试≥48小时，镀金款盐雾测试≥96小时，可焊性测试245℃±5℃/3秒上锡面积≥95%，经过10000次插拔老化测试后接触电阻始终≤30mΩ，品质稳定性经过5000+合作客户批量验证。
四、全场景覆盖，批量应用成熟
当前DC-005已批量应用于路由器、光猫、机顶盒、监控摄像头、LED台灯驱动电源、电源适配器、电动玩具、小型家用电器等数十个品类，典型客户覆盖消费电子主板厂、小家电OEM/ODM厂商、电源适配器厂、安防设备厂等领域，年出货量超1.2亿只，是消费电子领域公认的通用型DC插座爆款型号。
五、标准化焊接工艺，适配批量产线
针对DIP波峰焊DC插座批量生产场景，轻平电子提供标准化焊接工艺指引：波峰焊温度控制在260℃/3-5秒，手工烙铁焊接建议温度≤350℃/2秒以内，PCB Layout推荐焊盘尺寸比引脚直径加大10%，可有效减少虚焊、脱焊问题；使用过程中建议保持轴向垂直插拔，避免斜插造成弹片变形，严禁带电插拔焊接、严禁超额定电压电流使用，存储环境保持干燥通风避免氧化影响可焊性。
六、B端采购专属服务，降本增效

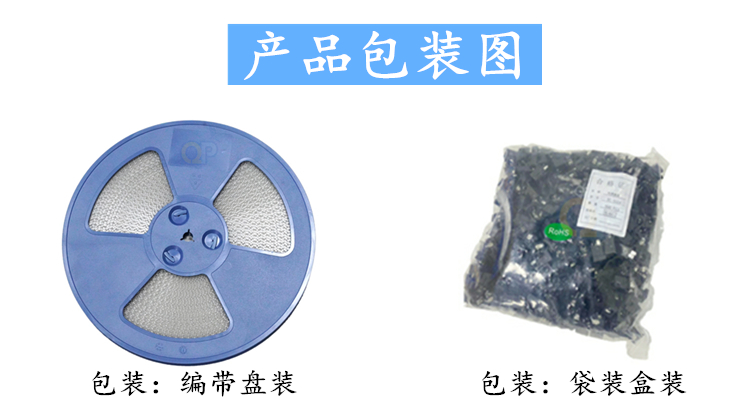

作为DC插座源头工厂直供型号，DC-005最小起订量MOQ为1000个/包，现货500PCS即可起订，常规现货库存当天发货，常规订单3天即可交付，定制订单（引脚长度/胶芯颜色/芯针规格/电镀厚度/包装方式）7~15天交付，支持散装/卷带/管装/吸塑盒多种包装方式可选；采购客户可申请免费拿样（样品≤20只运费到付），所有产品出厂前全检，整体不良率低于0.03%，支持SGS/CTI第三方检测，可签订品质保证协议，售后提供6个月不良品包换、12个月质保服务，支持对公开票、可开13%增值税专用发票，配套专业技术团队提供焊盘设计、选型匹配全流程技术支持，帮助B端采购客户降低供应链综合成本。
七、选型提示
采购前请确认中心针直径与配套DC插头匹配，2A以上大电流应用场景建议选择全铜款避免温升，户外/潮湿环境使用请选防水款，SMT自动化产线请选用配套贴片耐高款，振动场景建议选配自锁防脱款，如有特殊规格需求可联系客服提供定制方案。
