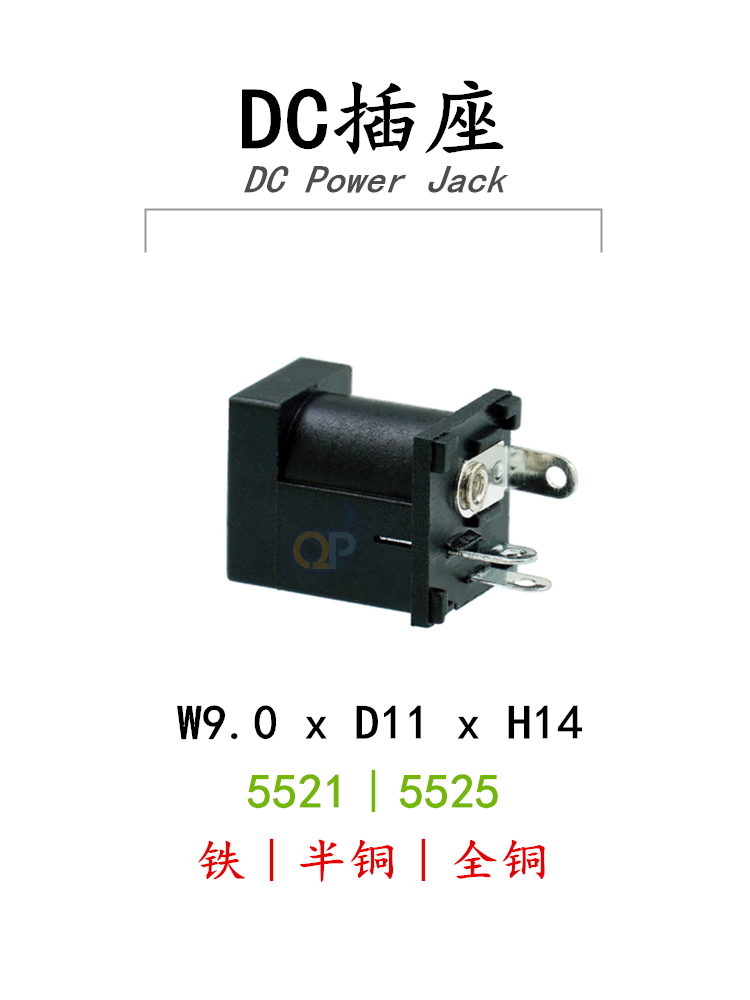

DC-012a 5.5×2.5mm立式DC插座 板上高14H三脚插件电源母座

东莞市轻平电子科技有限公司DC-012A立式三脚DC插座采用5.5×2.1mm/5.5×2.5mm通用口径，是市场上通用性最强的直流电源接口之一，兼容12V/3A、30V/1A、24V/2A墙插和桌面式电源适配器，终端替换与工厂物料通用性高，采购方无需担心配件供应和售后维护。180度立式直插结构让DC公头从PCB板正上方垂直插入，插拔力方向与板面垂直，受力均匀不易松动，适合安装在设备侧面或顶面开孔的整机结构中，装配空间利用率高。

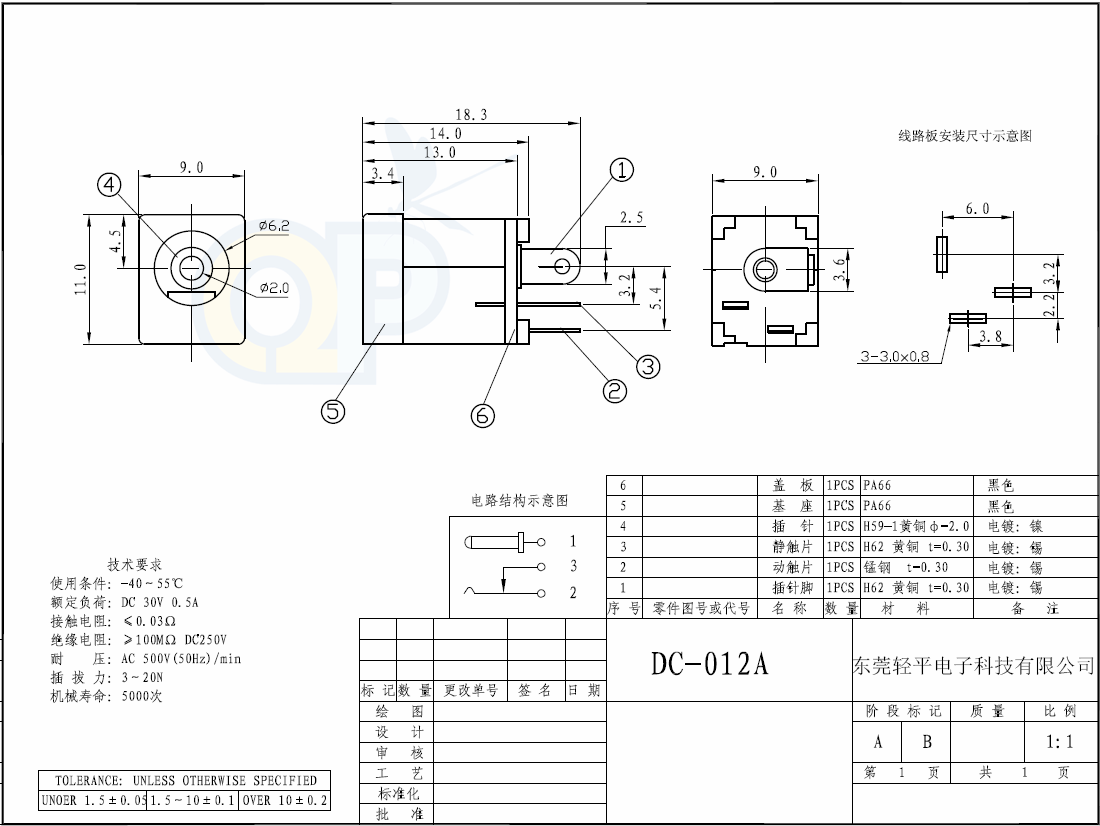

结构上采用三脚插板焊接设计，中心正极引脚与两侧负极固定脚形成三角支撑，焊板后机械强度高、抗拉力强，能抵御日常使用中电源线拉扯、晃动带来的焊点应力，降低虚焊、脱落导致的售后故障。板上高度控制在14H，外形尺寸9×11×14mm，属于中小体积直插DC插座，PCB布板占用面积小，便于工程师在紧凑板卡空间内完成电源回路与周边元器件布局。三脚引脚采用黄铜镀锡工艺，焊锡浸润性好，适配自动插件机与手工焊接两种工艺，过波峰焊时不上锡、不连锡、不翘脚，生产良率稳定。

电气性能方面，额定电流支持3A以内直流负载，绝缘电阻100MΩ以上，耐压AC500V/1分钟无击穿，满足消费电子、网络通讯、工业控制等领域安规要求。插芯采用全铜车件工艺，内簧片弹性持久，正常插拔5000次后接触压力仍保持在设计范围内，不会出现松脱、接触不良、发热打火等隐患。绝缘基座采用耐高温PA66工程塑料注塑成型，耐温260℃以上，波峰焊或热风回流焊过程中不变形、不起泡、不碳化，引脚间距符合IPC标准，有效避免连锡短路风险，满足SMT与DIP混装产线工艺要求。

应用场景覆盖广泛。网络通讯领域常用于无线路由器、以太网交换机、光纤猫、AP接入点、网络机顶盒等设备的直流电源输入口；家用小家电领域适用于桌面加湿器、小型电风扇、LED台灯、电动牙刷充电底座、美容仪、数码相框等产品；工业与仪器领域可用于PLC扩展模块、小型变频器面板、传感器集线器、数据采集器、手持检测仪、桌面式测试仪器等设备供电接口；安防与智能家居领域广泛应用于监控摄像头电源尾板、门禁控制器、智能门锁外置供电口、窗帘电机控制板、温控器面板等产品。选型5.5×2.1立式插件DC插座、三脚直插DC母座、板上14mm高DC电源接口时，该型号是经过市场长期验证的成熟可靠选型。

作为东莞源头DC插座生产厂家，轻平电子在该型号生产与品控上建立了完整供应链体系。从铜材冲压、塑胶注塑、自动化组装到成品全检，所有工序均在自有工厂内完成，核心原材料采用环保ROHS合规材质，可随货提供ROHS检测报告与REACH符合性声明。工厂常备立式直插三脚DC插座现货库存，常规规格下单后3个工作日内即可发货，支持小批量试产与大批量订单灵活排产。定制需求可提供引脚长度调整、外壳颜色定制、料座高度微调、定制包装方式等增值服务，打样周期短、开模费用低。所有出货产品均经过插拔力测试、接触电阻测试、绝缘耐压测试、可焊性测试与外观全检，工厂承诺出货不良率控制在0.03%以内，如遇品质问题24小时内响应退换货处理。

正在进行电源接口选型与BOM配单的采购朋友，建议在选型立式三脚DC插座、180度直插DC母座、5.5×2.1插件DC电源接口时，优先考虑市场用量大、供应链成熟、通用性强的标准型号，既能降低采购单价，又能保证长期稳定供货，避免因选用冷门型号面临断供、涨价、交期不稳定等风险。轻平电子支持免费提供立式三脚DC插座工程样品，采购工程师可先拿样做试装测试与回流焊工艺验证，确认符合产品设计要求后再安排批量订单。公司可开具13%增值税专用发票，支持对公转账、线上担保交易等多种付款方式，服务客户涵盖消费电子品牌商、安防设备厂商、工控板卡方案商、跨境电商供应链团队等各类B端客户，专业技术支持团队可在选型阶段提供尺寸图纸、规格书、3D模型、焊板建议等完整技术资料，帮助客户缩短研发周期、快速推进产品量产上市。
