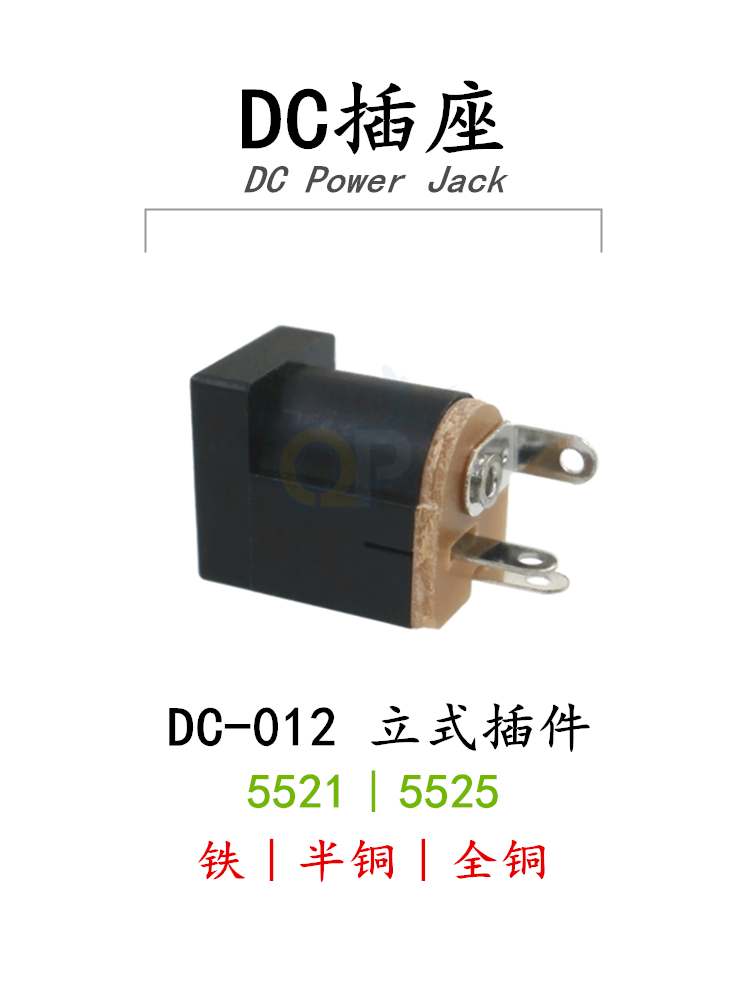

DC-012 5.5×2.1mm立式DC电源插座 LED台灯机顶盒通用

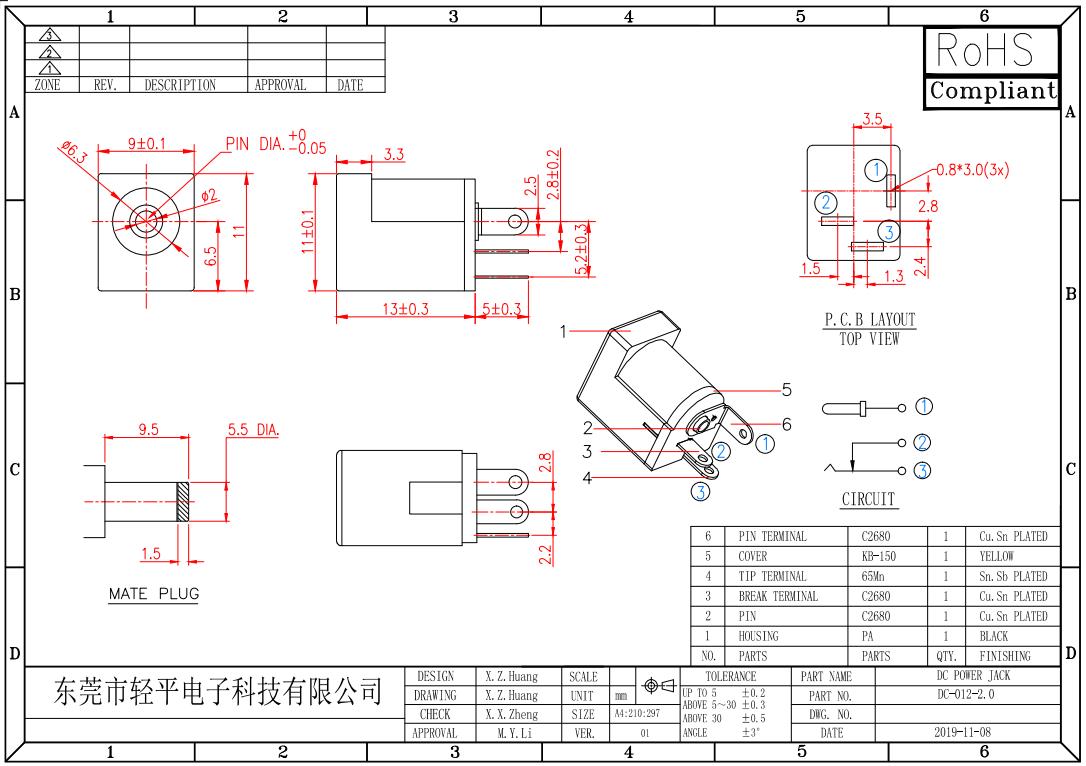

DC-012是轻平电子立式三脚DC插座走量通用款，凭借5.5×2.1/2.5mm双规格兼容、插件焊线两用的高适配性，常年位列立式DC母座热门采购榜Top3，年出货量超8000万只，累计服务3000+照明灯具LED台灯、消费电子、小家电、安防监控摄像头、电源适配器厂商。产品采用行业标准9×11×13mm外形尺寸，180度直插结构板上高度精准控制在13H，三脚定位准确，上板直通率≥99.8%，PIN to PIN 100%兼容市面同规格型号，厂商切换供应链无需修改PCB开孔或外壳模具，零改板成本即可替换原供应商产品，是方案公司选型、电子厂备货的首选通用型号。

产品核心优势为插件焊线两用灵活设计，既支持DIP波峰焊批量上板适配自动化产线，也支持手工焊线加工适配线束类、组装类厂商生产需求，比单一安装方式DC插座适配场景多40%，有效减少厂商多型号备货的库存压力。中心针采用高精度铜合金车削件，同心度控制在±0.02mm以内，同时适配5.5×2.1mm、5.5×2.5mm两种最常用DC公头，额定参数DC30V/1A，小功率设备供电余量充足，插拔力稳定在3-20N区间，径向抱紧力充足，插头插入后无松动晃动感，长期使用不会出现接触断电、充电断连问题。三脚引脚采用等距标准孔距设计，180度垂直直插结构受力均匀，过波峰焊后无浮高、歪斜、虚焊问题，适配0.8-2.0mm厚度常规PCB，板上13H高度完美匹配市面通用公模外壳，无需额外调整结构设计。

选材上轻平电子对DC-012做了全链路品控升级：接触弹片采用高弹性磷铜/锰钢基材，表面镀镍打底，长期插拔不氧化、不打火，经5000次机械插拔测试后接触电阻始终≤30mΩ，正常使用3年无接触不良问题，解决普通5.5×2.1立式DC母座反复插拔易松脱、充电时断时续的行业通病。绝缘胶芯采用进口PBT环保工程塑料，阻燃等级UL94V-0，过260℃波峰焊3-5秒无变形、不起泡，全系列通过ROHS 2.0、REACH、PAHS环保认证，符合小家电、LED照明灯具类产品出口欧美市场合规要求，出口无需额外做材质检测。DIP引脚采用H62黄铜镀锡工艺，可焊性符合IPC/J-STD-002标准，焊线款端子拉力≥30N，满足线束加工行业拉力要求，生产装配时不会出现引脚脱落、焊盘掉点问题，大幅降低产线不良率。

凭借高适配性和稳定品质，9×11×13mm立式DC电源座已批量落地多行业场景：空气净化器、加湿器、按摩器、电子秤、便携美容仪、豆浆机；电源适配器领域适配24V/1A、12V/3A通用电源充电器、路由器电源、监控电源；工控领域适配工控主板、传感器模块、小型控制器直流供电；消费数码领域适配笔记本电脑、摄像机、便携音箱、儿童玩具；照明灯具：LED台灯、护眼灯、LED景观灯、LED显示屏模组电源、灯带控制器；安防领域适配摄像头、门禁电源、楼宇对讲设备；医疗健康设备适配血压计、血糖仪、美容仪、射频仪、脱毛仪、医院呼叫系统设备。不同于专用型号DC插座仅能适配单一品类，三脚直插DC接口的通用属性可覆盖80%以上小功率直流供电设备需求，尤其适合多品类生产的电子厂商、外贸出口商备货。

针对B端客户采购痛点，轻平电子为DC-012提供6大采购服务承诺：交期上常规型号现货3天交付，批量订单7天内交付，特殊定制订单15天内交付，急单可优先排产；免费提供3-20只样品测试，附出厂检测报告和ROHS/REACH合规声明，运费到付；MOQ低至1000只起订，现货支持500只小批量试单，降低试错成本；支持对公开票，可开13%增值税专用发票；支持引脚长度、胶芯颜色、镀层厚度、包装方式定制，散装、编带、管装均可选择；品质上出厂100%全检，不良率低于0.03%，支持SGS/CTI第三方检测，可签订品质保证协议，不良品6个月包换、12个月质保，同时提供PCB Layout焊盘设计、焊接工艺指导等技术支持，帮客户减少售后返修成本。目前DC-012常年备有千万级现货，无需长周期等待。
