DC-005C卧式3.5×1.35mm小孔DC插座 WIFI摄像头电源接口专用

产品定位
DC-005C是东莞市轻平电子科技有限公司面向3.5×1.35mm小孔口径电源输入场景推出的卧式三脚插件全铜DC 母座，外孔内径 3.9mm，中心插针 1.35mm，行业内通称"35135 小孔"，主要给便携蓝牙音箱、家用WiFi摄像头、LED台灯、儿童玩具、电子血压计、便携美容仪等小型电子产品做直流充电口用。

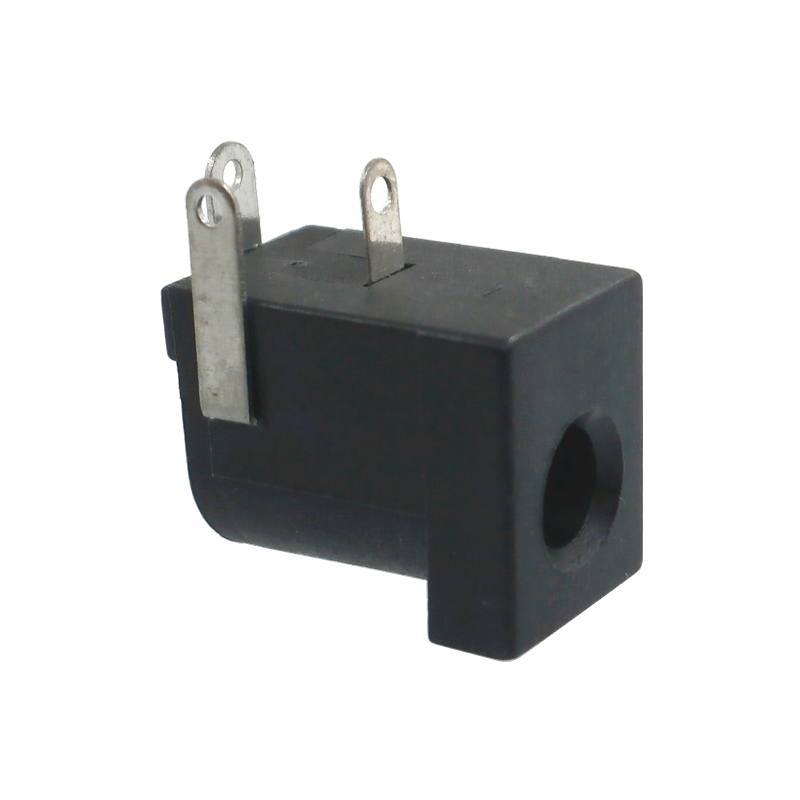

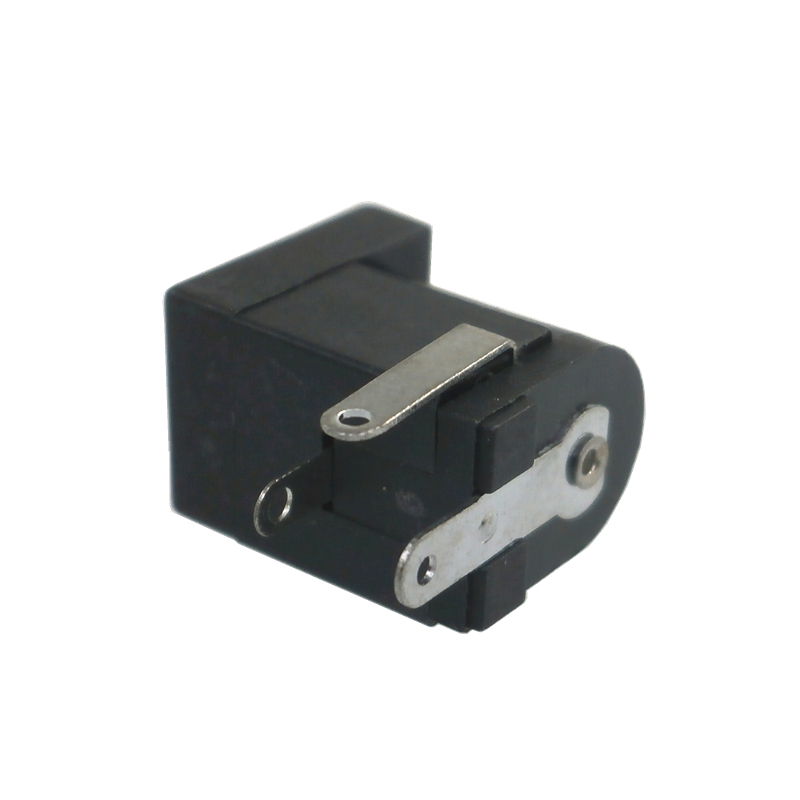

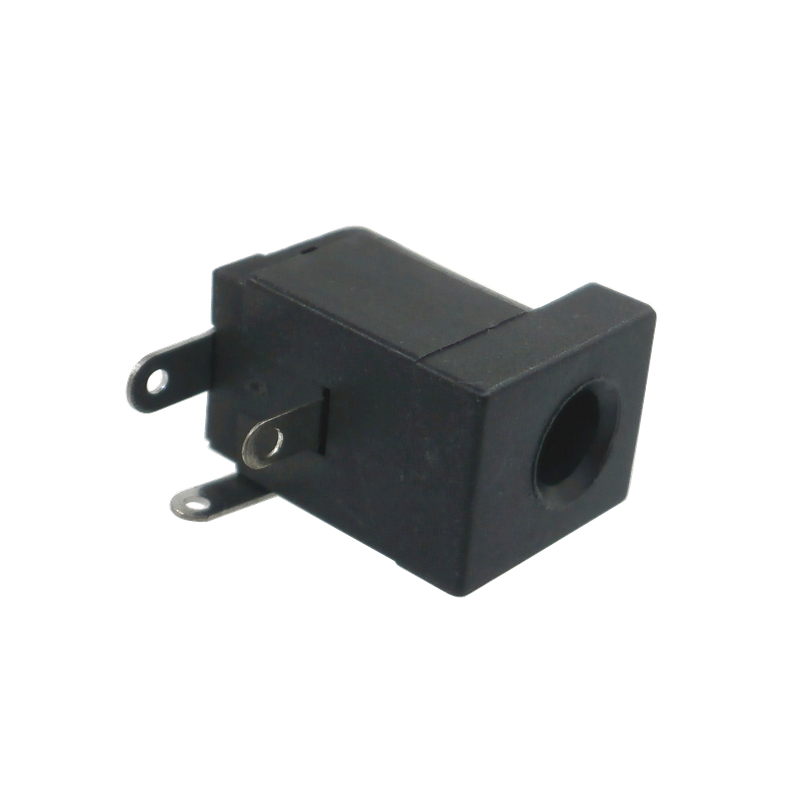

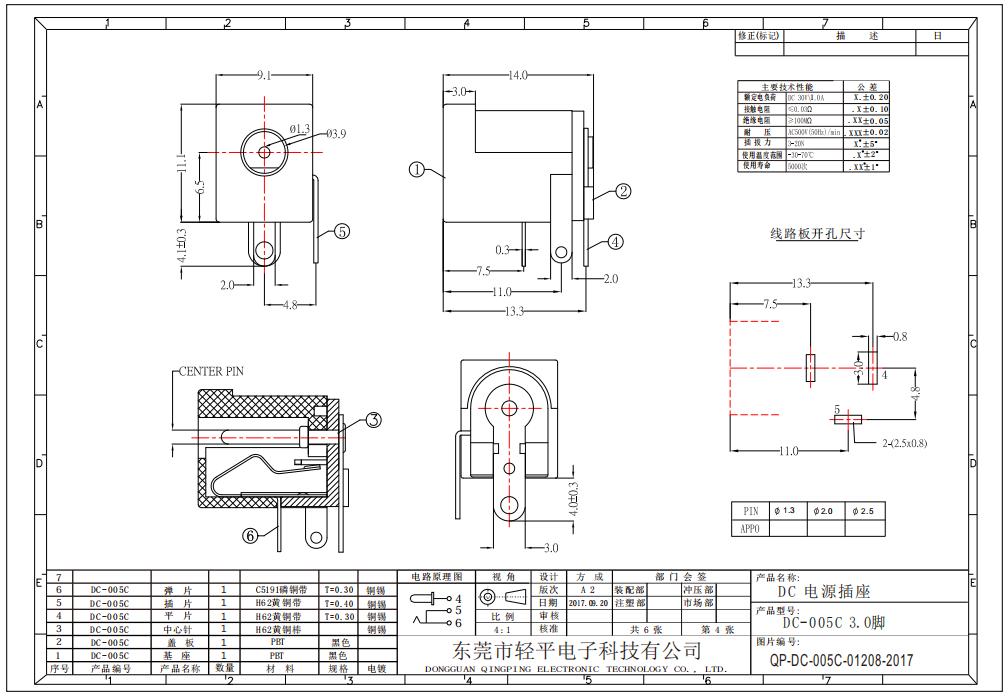

插座本体90度卧式DIP安装，三脚插入 PCB 焊孔经波峰焊固定。相比 SMT 贴片焊接更牢固，插头插拔时不容易把座子拽下来，是 1A 级小口径电源接口比较经典的结构。本体宽9.1×长14.0mm，高度约11.1mm，尺寸公差按行业通用标准管控，可以直接替换市面上同规格的 DC-005C，PCB不用重新开模，工程师选型时对板比较省事。
材质工艺
同款型号不同厂家价差大，主要差在铜料和塑胶料上。轻平电子DC-005C在三个关键件上用料比较实在：
‌接触弹片用磷铜镀锡。‌ 内部弹片用 C5191 高弹性磷铜带，长期插拔不容易松弛；表面先镀镍打底防氧化，再镀亮锡，保证接触电阻稳定。市场上低价货有用回收黄铜甚至铁镀铜的，通电久了发热明显、压降大，存在过热风险。

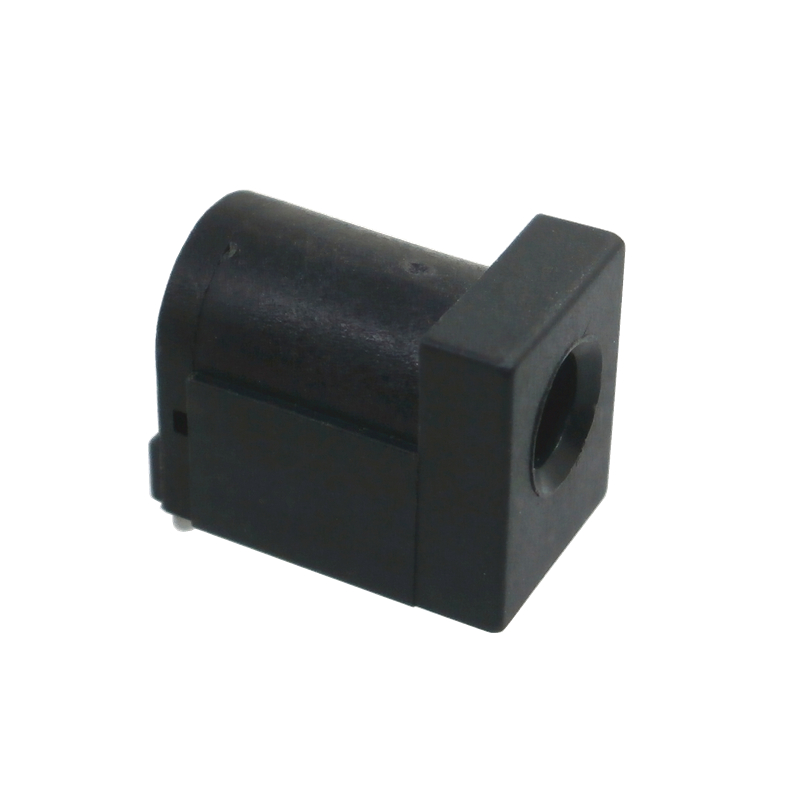

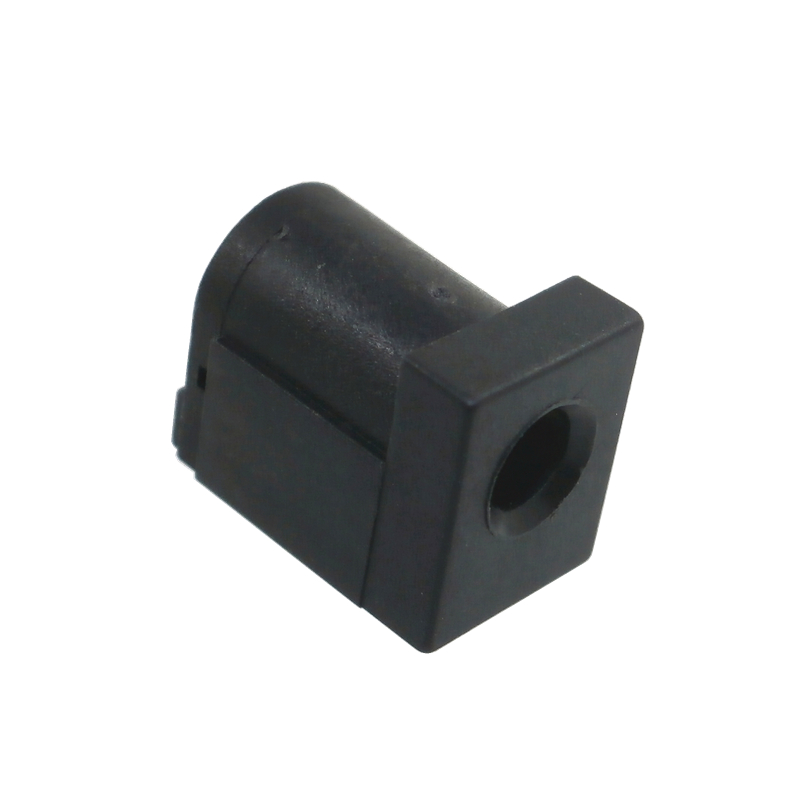

‌绝缘壳体用 V-0 阻燃高温尼龙。‌ 外壳选 PA46/PA6T 工程尼龙，通过 UL94 V-0 阻燃测试，酒精灯外焰烧 30 秒离火 10 秒内自熄，不滴落，符合 GB 4943.1、IEC 60950-1 安规要求；过 260℃ 波峰焊 5 秒壳体不变形、不鼓包，插针不易偏位。
‌三脚插针带倒刺加凸点双重防脱。‌ 三只焊板插针用 H62 黄铜一体冲压成型，插针与本体包胶处做了倒刺加凸点结构，焊板后抗拉力 ≥15N，插拔公头时不容易把整只座子从 PCB 上拽下来，能减少客户端返修。
典型适配场景
DC-005C 焊板牢，常用在几类终端上：
便携数码：TWS 蓝牙耳机充电仓、迷你蓝牙音箱、MP3、录音笔、电子书
智能家居与小家电个护：洁面仪、美容导入仪、手持小风扇、暖手宝、智能门锁外置供电、温湿度计、红外转发器、移动电源
玩具礼品：遥控玩具、电动玩偶、儿童故事机、LED 发光礼品、电子蜡烛、圣诞灯控
智能医疗与健康：血压计、额温枪、便携按摩仪、低频理疗仪、电子血压计、胎心仪、便携式雾化器
网络通信设备：路由器、光猫、小型交换机、家用中继器、网络电话机、小型对讲机
防监控‌ 家用WiFi摄像头、IPC网络摄像机、门铃摄像头、微型摄像头、便携行车记录仪
照明电子：LED台灯、小夜灯、灯带驱动、USB补光灯
其他：GPS 定位器、车载小电器等 3.5 口径设备
品控
轻平电子专业从事DC 插座，给众多品牌供过货，从进料到出货有完整的品控流程：

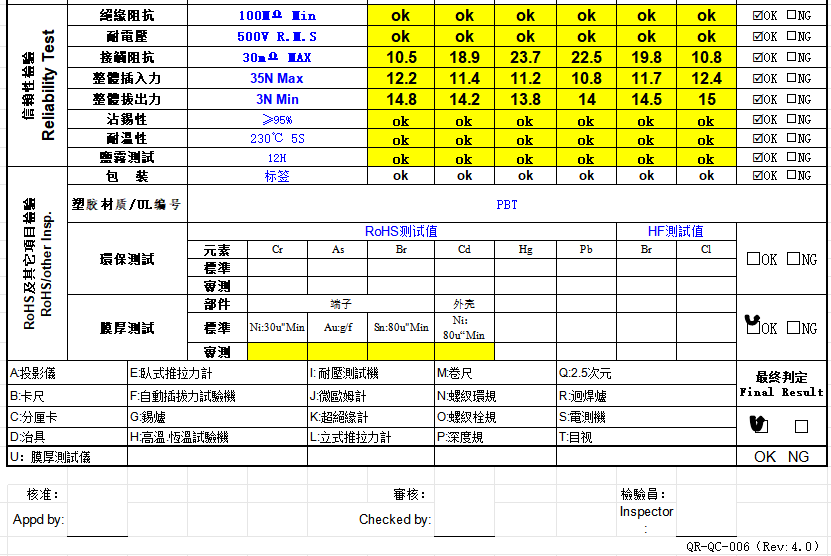

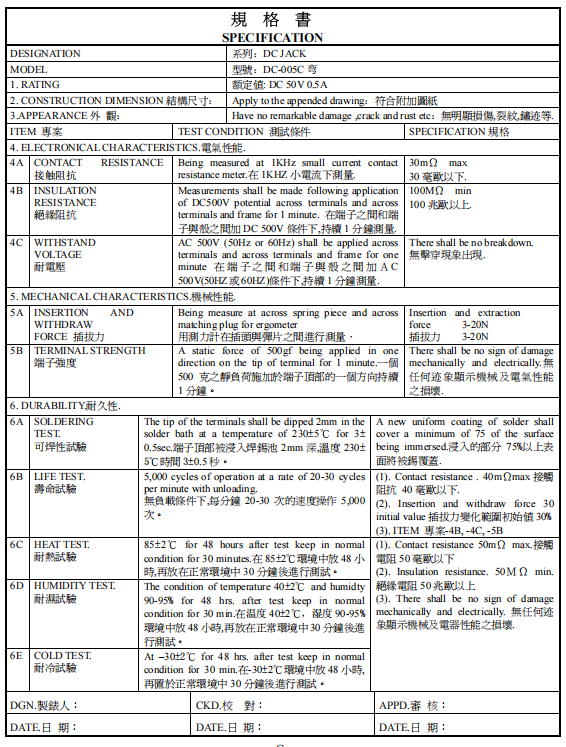

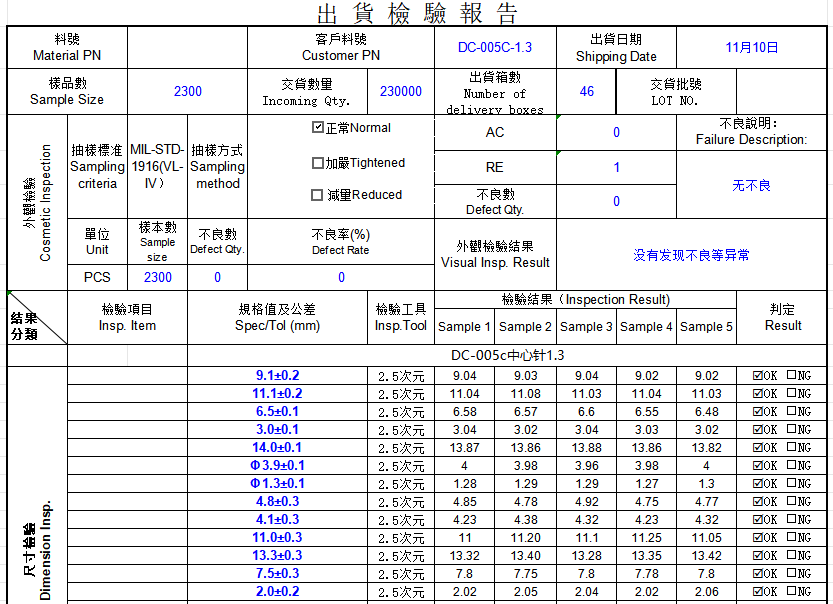

进料每批核验铜带和塑胶料的材质报告，拒收回收料和副牌料；每模次首件做口径通止规和插拔力测试（3~20N），制程每 2 小时抽检一次尺寸外观；成品 100% 过导通测试，排查死料和短路料；每批按 AQL 0.65 做 5000 次插拔、24 小时盐雾、耐焊测试。产品符合 ROHS 2.0、REACH 法规，可提供 SGS 报告。出厂不良率稳定控制在 0.03% 以内，低于行业平均水平。
采购服务
作为东莞 DC 插座源头工厂，我们给 B 端客户提供以下服务：

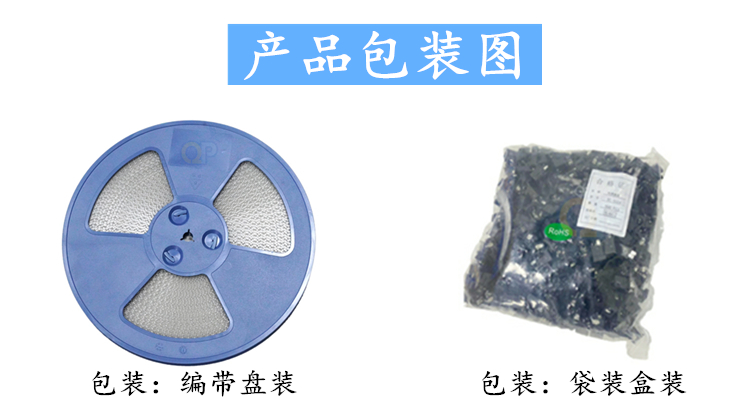

现货供应‌：常规镀锡黑胶色常备库存 50 万只以上，黑色、米黄色常用款当日下单 3 天内交付；支持散样、小批量试产、大批量量产各阶段供货。
免费拿样‌：10~50 只样品免费，仅收快递费，48 小时内顺丰寄出，可直接焊板测试。
阶梯报价‌：1K 起批，10K、50K、100K 阶梯价，月用量 100K 以上可锁价 3~6 个月。
灵活定制‌：支持改色、改镀层（全金、半金、镀银）、加定位柱、加防水胶圈、加固定螺丝孔、加高加矮外壳；模具费 500~2000 元起，打样 7 天，开模 15 天，定制 MOQ 低至 5K。
票据售后‌：可开 13% 增值税专用发票，配合审厂和 ISO9001 体系审核；出厂 6 个月内质量问题包退包换，批量订单安排补发不影响产线。
如果对口径、电流、安装方式匹配有疑问，或者需要 3.5mm 系列其他口径（1.0/1.1/1.3mm）以及立式、贴片、焊线、带开关、防水等变体型号，可联系轻平电子 FAE 工程师，10 分钟内为您核对 PCB 开孔兼容性、推荐同脚位替代型号、发送规格书和 2D/3D 工程图、安排免费样品。
轻平电子——东莞 DC 插座源头工厂，DC-005C 3.5×1.35mm 小孔卧式三脚插件电源母座现货供应，批量价优、可开票、3 天交付、免费拿样，欢迎数码、小家电、玩具、安防、智能穿戴行业采购商来电咨询。
